İki kanallı dokunmatik kontrol çipi

Açıklama

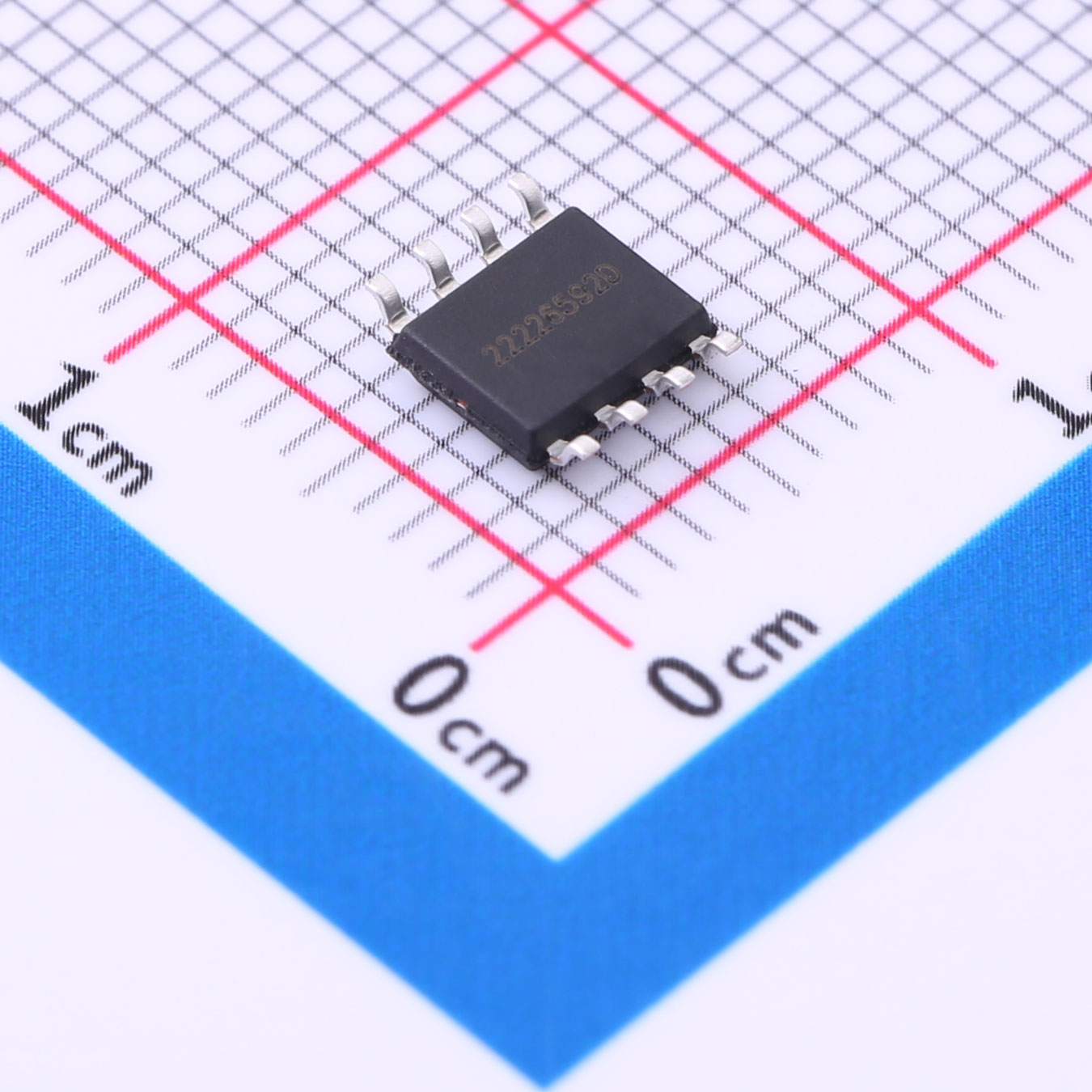

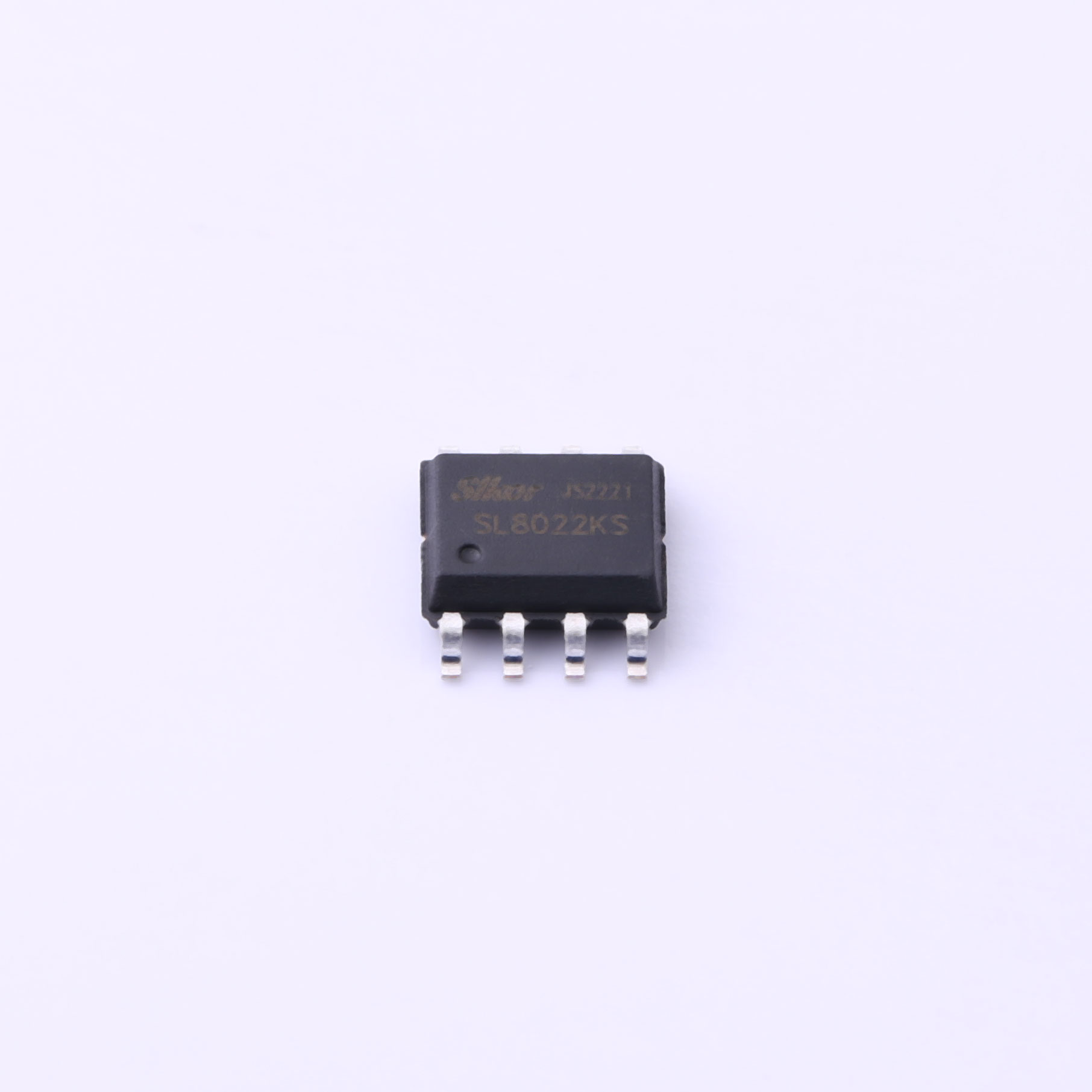

l SL8022K, iki mantık kontrol çıkışına sahip iki kanallı kapasitif bir dokunmatik çiptir. Mantıksal işlevin dokunma işlemiyle gerçekleştirilmesi. Düşük operasyonel zorluk ve kullanışlı.

l Yüksek uygulanabilirlik. Ortamın varlığıyla dokunma işlevi hâlâ etkindirm (cam, akrilik, plastik, seramik vb. gibi) izolasyon.

l İsteğe bağlı olarak 2.4V~5.5V arasında seçilebilen geniş uygulama voltajı aralığı. Düşük maliyetli. SL8022K, işlenmesi kolay, basit bir çevresel devre ile çalıştırılabilir.

l Yüksek stabilite ve iyi anti-parazit özelliği. SL8022K ±2KV üzerinde EFT değerine sahiptir.

l Yakın alan ve çok açılı ortamda bulunan cep telefonlarının paraziti altında, SL8022K'nın dokunma hassasiyeti ve tepki süresi gayet iyi.

Özellikler

l LO1 ve LO2 pinlerinin elektrik verildikten sonraki başlangıç ​​durumu, OSC pininin güç açılmadan önceki giriş durumuna bağlıdır. Enerji verildikten sonra Pin LO1 ve LO2 çıkışı yüksek seviye Eğer OSC pini VDD(High Level)'e bağlı ise; Güç açıldıktan sonra pin LO1 ve LO2 çıkışı düşük seviye. pin OSC GND'ye (Düşük Seviye) bağlıysa

l TI1 aracılığıyla bir dokunma işlemi girişi LO1'in lojik çıkışına karşılık gelir; TI2 aracılığıyla bir dokunma işlemi girişi LO2'nin lojik çıkışına karşılık gelir.

l TI1 veya TI2'ye basılması LO1 veya LO2'nin lojik çıkışının tersine çevrilmesine karşılık gelir; durum serbest bırakıldıktan sonra başlangıç ​​durumuna geri döner
